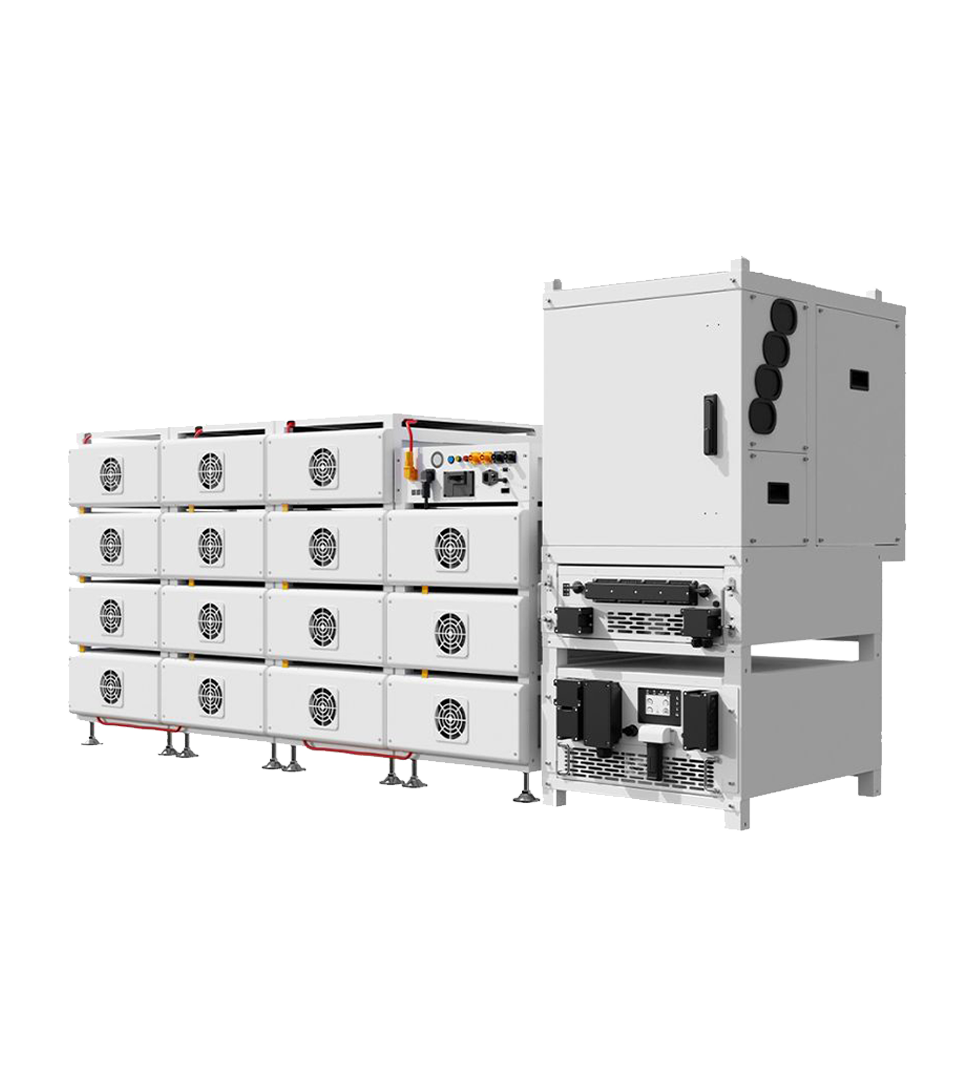

Solution 100KW-2,5 MW C&I ESS

Conception modulaire, y compris un module PCS de 100 kW / 125 kW,

Module MPPT 200KW, module STS de 500 kW et batterie 215kwh

Commutation transparente: le module STS peut basculer entre les modes de réseau, hors réseau et diesel en <20 ms.
Chemins de haute puissance indépendants: les connexions diesel, charge et grille prennent en charge 500 kW.
Sauvegarde prolongée: jusqu'à 32 heures de sauvegarde avec 16 racks par PC.
Équilibrage intelligent: BMS indépendant garantit une distribution de charge optimale et prolonge la durée de vie de la batterie.
EMS nominal: prend en charge les exportations zéro et la charge / décharge du temps d'utilisation.
Gestion facile: écran tactile couleur pour les ajustements de cloud locaux ou distants

DOWNLOAD AREA

>> Download Datasheet <<

Technical Specifications

Sun-Mppt-L01-EU-AM8
SUN-STS500L
SUN-100-125K-PCSL01HP3
Bos-b
Feedback

Module MPPT	SUN-MPPT-L01-EU-AM8
Données d'entrée de chaîne PV
Max. Puissance d'entrée PV (KW)	200
Max. Tension d'entrée PV (V)	1000
Tension de démarrage (v)	200
Plage de tension MPPT (V)	180-850
Plage de tension MPPT pleine charge （V）	450-850
Tension d'entrée PV nominale (V)	600
Max. Courant d'entrée PV de fonctionnement (A)	40 40 40 40 40 40 40
Max. Courant de court-circuit d'entrée (A)	60 60 60 60 60 60 60
Nombre de trackers MPP	8
E ﬃ camicité
Max. E ﬃ camicité	> 99%
MPPT E ﬃ camicité	> 99,9%
Protection des équipements
Protection inversée d'entrée CC	OUI
Protection à l'arc DC	Facultatif
Anti-PID (dégradation induite potentielle)	Facultatif
Commutateur d'entrée CC	OUI
Niveau de protection des surtensions	Type II
Données générales
Note de protection entrée (IP)	IP65
Catégorie de tension excessive	OVC II
Taille de l'armoire [W × H × D] (mm)	543x198x700
Poids (kg)	41.75
Type de refroidissement	Refroidissement d'air intelligent
Sécurité EMC / Standard	IEC / EN 62109-1
Courant de sortie CC (A)
Voltagerange de sortie CC (V)	630-1000
Max. DCOutput actuel (a)	200

Module STS	Sun-STS500L
Grain DONNÉES DE RID / PCS
Entrée / sortie AC nominale puissance active （kW）	500
Courant d'entrée / sortie AC nominal （A）	758/725
Tension d'entrée / sortie nominale (V)	220/380, 230/400 (trois phases)
Formulaire de connexion de la grille	3L / N / PE
Fréquence de grille d'entrée / sortie nominale	50Hz / 60Hz
Données de chargement
Sortie nominale puissance active （kW）	500
Courant de sortie nominal （A）	758/725
Tension de sortie nominale (V)	220/380, 230/400 (trois phases)
Formulaire de connexion de la grille	3L / N / PE
Fréquence de grille de sortie nominale	50Hz / 60Hz
Données de côté génétiquement
Entrée AC nominale puissance active （kW）	500
Courant d'entrée AC nominal （A）	758/725
Tension d'entrée nominale (V)	220/380, 230/400 (trois phases)
Formulaire de connexion de la grille	3L / N / PE
Fréquence de grille d'entrée nominale	50Hz / 60Hz
Données générales
Temps de commutation de la grille	<20 ms
Note de protection entrée (IP)	Ip20
Catégorie de tension excessive	OVC III
Taille de l'armoire [W × H × D] (mm)	543x575x671
Poids (kg)	108
Type de refroidissement	Refroidissement naturel
Sécurité EMC / Standard	IEC / EN 61439-1 / -2

Modèle PCS	SUN-100K-PCS01HP3	SUN-125K-PCS01HP3
Données de batterie
Type de batterie	Lithium-ion
Plage de tension de la batterie (V)	630-1000
Max. Facturer le courant (a)	175	200
Max. Le courant de décharge (a)	175	200
Stratégie de charge pour la batterie Li-ion	Auto-adaption au BMS
Nombre d'entrée de batterie	1
Données d'entrée CC
Plage de tension d'entrée CC (V)	630-1000	630-1000
Max. Courant d'entrée CC (A)	200	200
Données d'entrée / sortie AC
Entrée / sortie AC nominale puissance active (KW)	100	125
Max. Entrée / sortie CA. puissance apparente (KVA)	110	125
Courant d'entrée / sortie AC nominal (A)	151.6/145	189.4 / 181.2
Max. Courant d'entrée / sortie CA (A)	166.7 / 159.5	189.4 / 181.2
Tension / plage d'entrée nominale (V)	220/380, 230/400 0.85Un-1.1Un
Formulaire de connexion de la grille	3l n pe
Fréquence / plage de réseau d'entrée nominale	50Hz / 45Hz-55Hz 60Hz / 55Hz-65Hz
Plage de réglage du facteur de puissance	-1 ~ 1
Distorsion harmonique actuelle totale thDI	<3% (de puissance nominale)
Courant d'injection CC	<0,5% dans
E ﬃ cacité
Max. E ﬃ cacité	98,5%
E ﬃ cacité euro	97,8%
E ﬃ cacité MPPT	> 99%
Protection des équipements
	Protection de surintensité de sortie CA, protection contre la surtension de sortie CA, Protection de court-circuit de sortie CA, protection thermique, protection anti-îlot, Détection d'impédance d'isolation, détection de courant résiduel
Niveau de protection des surtensions	Type II (DC), type II (AC)
Interface
Affichage LCD / LED	LCD
Interface de communication	WiFi, RS485, Can, compteur
Données générales
Plage de températures de fonctionnement (℃)	-40 ℃ à -60 ℃,> 45 ℃ Derration
Humidité ambiante admissible	0-95%
Altitude admissible	4000m
Bruit	<75 dB
Note de protection entrée (IP)	IP 65 (module PCS)
Taille de l'armoire [W × H × D] (mm)	543x310x775
Poids (kg)	70.35
Topologie de l'onduleur	Non isolé
Catégorie de tension excessive	OVC II (DC), OVC III (AC)
Type de refroidissement	Refroidissement d'air intelligent
Garantie	5 ans / 10 ans La période de garantie dépend du site d'installation final de l'onduleur, Plus d'informations, veuillez vous référer à la politique de garantie
Réglementation de la grille	IEC 61727, IEC 62116, CEI 0-21, EN 50549, NRS 097, RD 140, UNE 217002, Ove-Richtlinie R25, G99, VDE-AR-N 4105
Standard de sécurité / EMC	IEC / EN 62477-1

Modèle	Bos-b
Paramètre principal
Énergie du module de batterie (kWh)	14.3
Module de batterie Tension nominale (V)	51.2
Capacité du module de batterie (AH)	280
Poids du module approximatif (kg)	123
Module de batterie Qté en série (facultatif)	15
Évolutivité	5 ~ 15
Tension nominale du système (V)	768
Énergie du système (kWh)	214.5
Énergie utilisable du système (kWh)	193.05
Courant de charge / décharge (a)	Recommander: 140
	Max: 168
Autre paramètre
Température de fonctionnement (℃)	décharge ： -20 ~ 55 frais ： 0 ~ 55
Température de stockage (℃)	0 ~ 35
Gestion thermique	Refroidissement de ventilateur intelligent
Écran LCD	Code SOC / défaut
Indicateur d'état	Jaune: batterie haute tension puissance sur 囚 rouge: alarme du système de batterie
Port de communication	TCP / RS485 / PEUT
Communication avec BMS	CAN
Humidité	5% ~ 85%
Altitude	≤3000m
Évaluation IP de l'enceinte	Ip20
Bruit (db)	TBD
Dimension du système (W × H × D, mm)	2150 × 1136 × 800
Poids du système approximatif (kg)	1944
Emplacement d'installation	Rack monté
Recommander la profondeur de la décharge	90%
Vie de vélo	25 ± 2 ° C, 0,5c / 0,5c, EOL70% ≥6000
Période de garantie	10 ans
Certi ﬁ cation	CE / IEC62619 / IEC62040 / UN38.3
