Voie plus élevé
/$ Sûr et fiable
/Smart
/$-Convivial

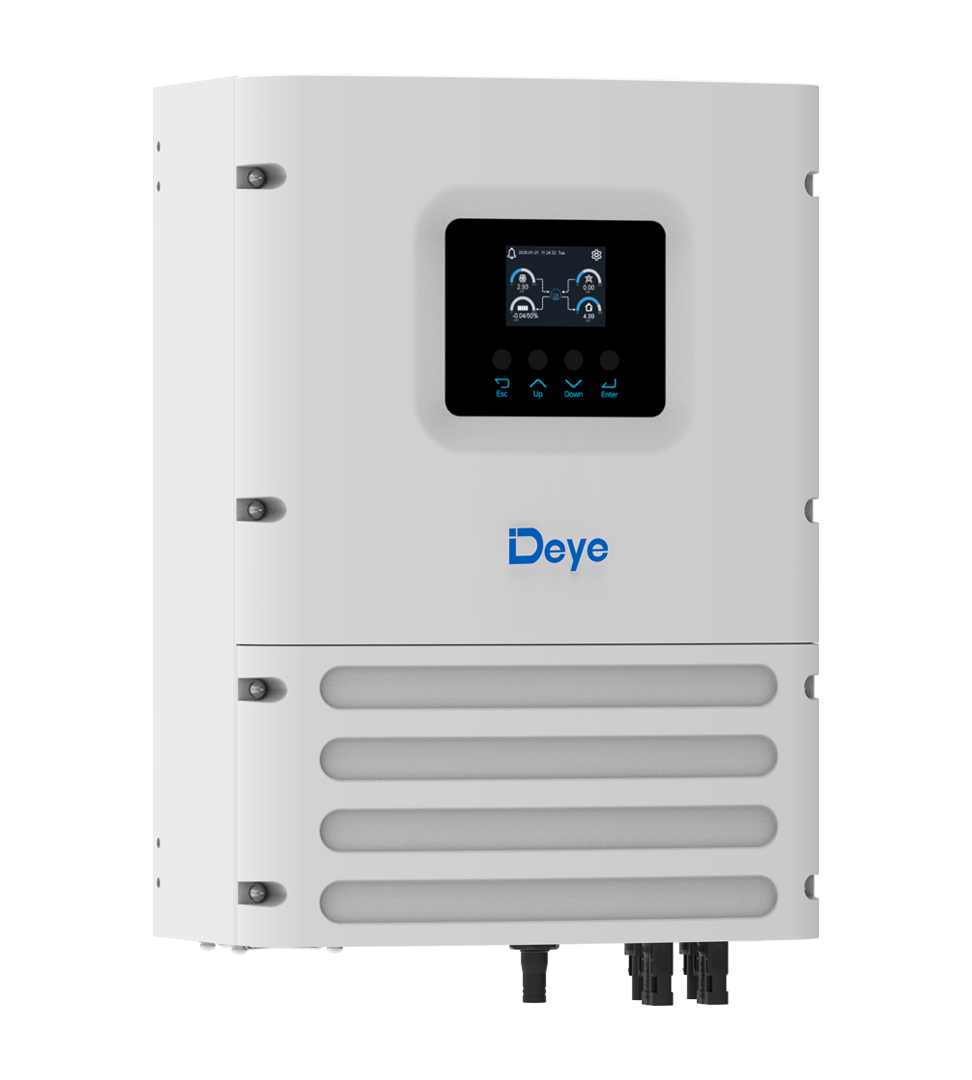

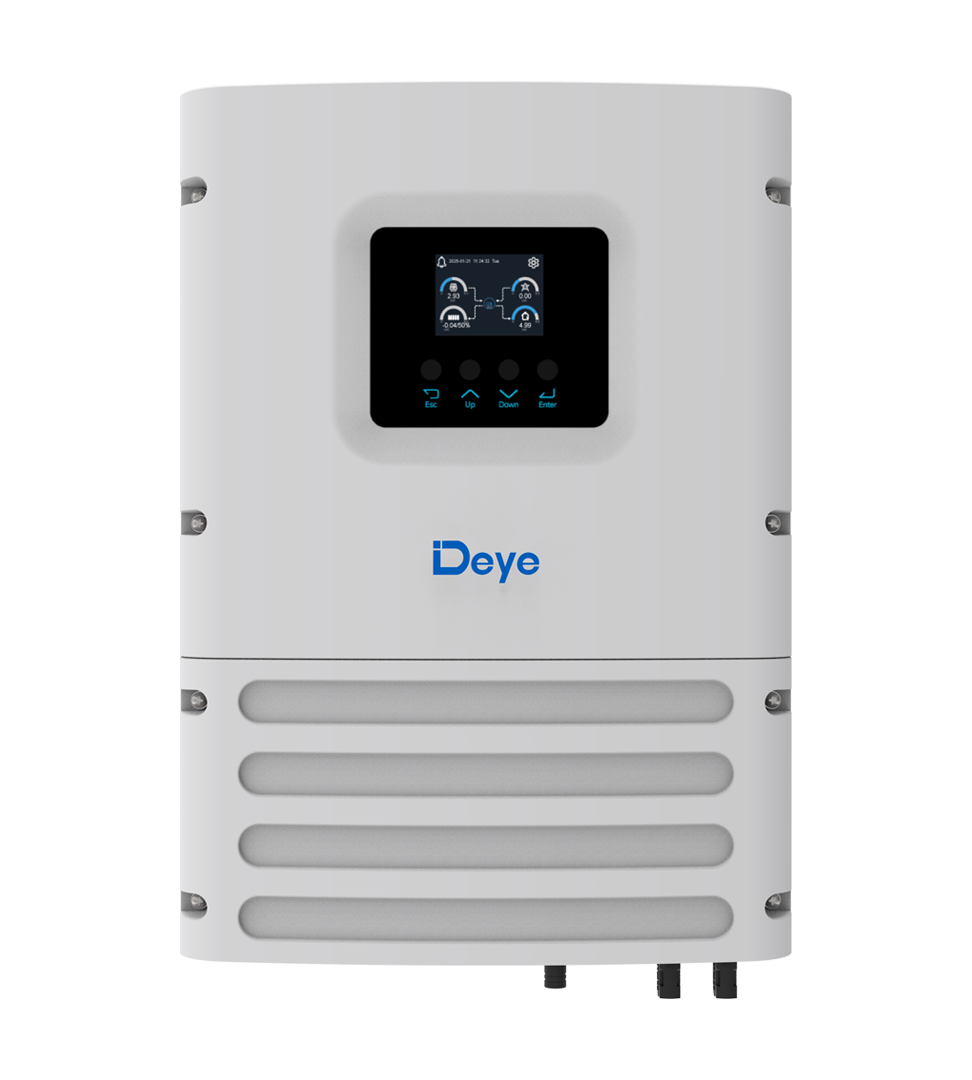

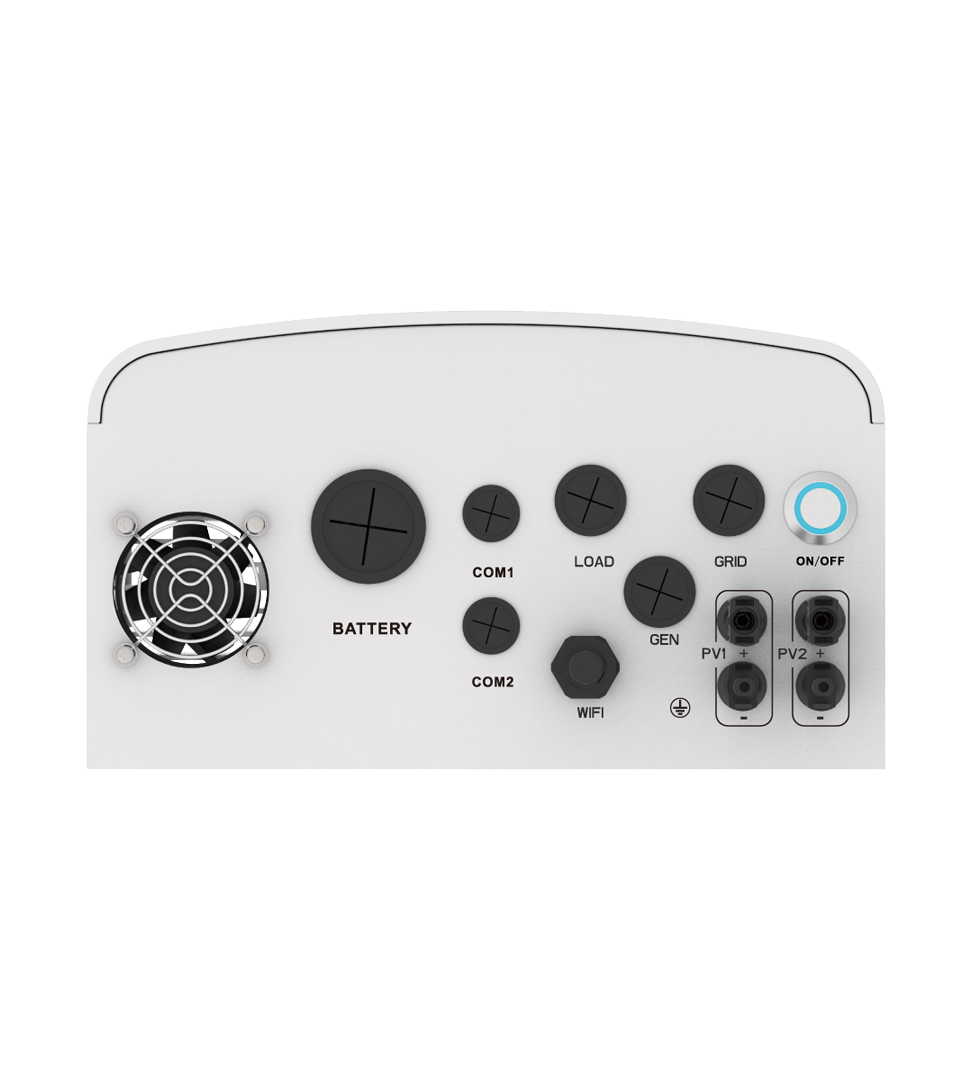

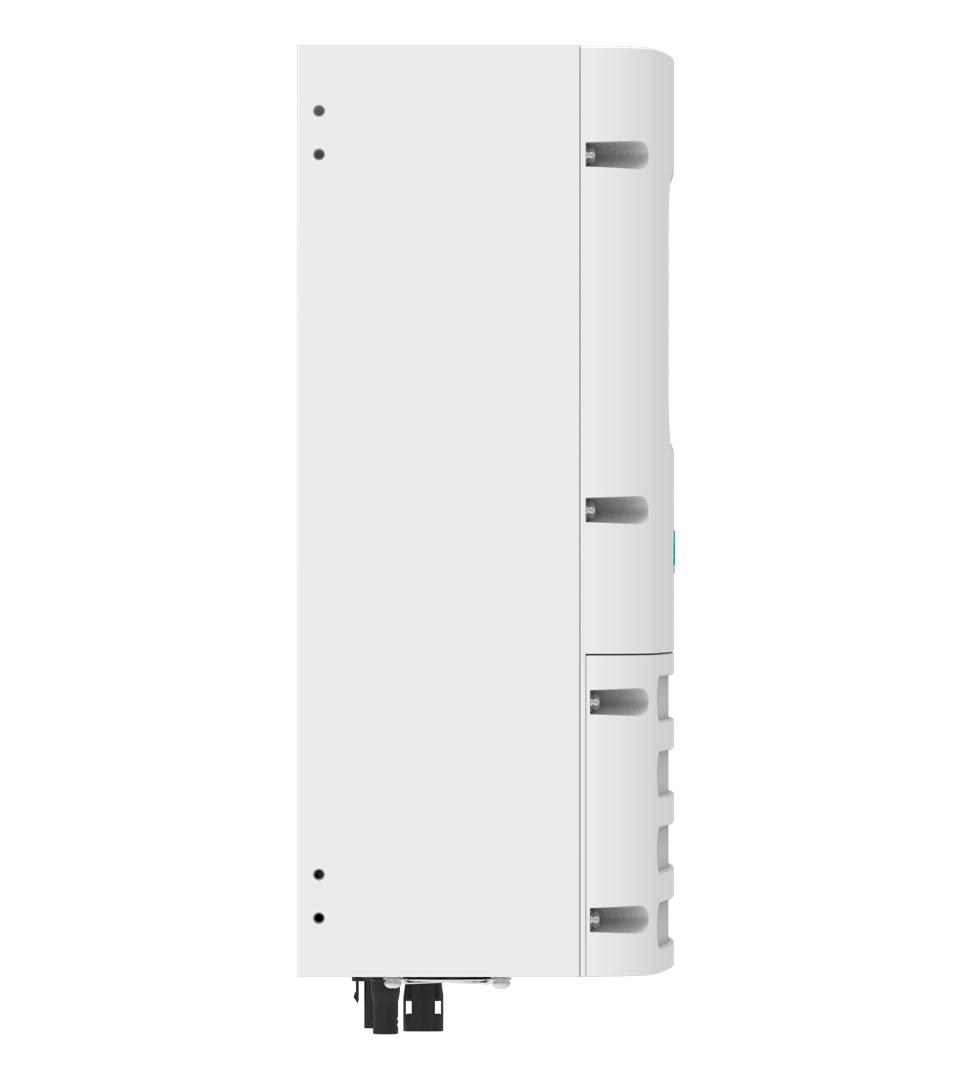

SUN-3 / 3,6 / 5 / 6K-OG01LP1-24-UE -Am2
SE-F5 et SE-F5 Plus et SE-F12 et SE-F16
| Modèle | SUN-3K-OG01LP1 -24-EU-AM2 | SUN-3,6K-OG01LP1-EU-AM2 | SUN-5K-OG01LP1-EU-AM2 | SUN-6K-OG01LP1-EU-AM2 |
| Données d'entrée de batterie | ||||
| Type de batterie | Plomb-acide ou lithium-ion | |||
| Plage de tension de la batterie (V) | 20-30 | 40-60 | ||
| Max. Courant le courant (A) | 130 | 90 | 120 | 135 |
| Max. Le courant de décharge (a) | 130 | 90 | 120 | 135 |
| Stratégie de charge pour la batterie Li-ion | Auto-adaption au BMS | |||
| Nombre d'entrée de batterie | 1 | |||
| Données d'entrée de chaîne PV | ||||
| Max. PV d'accès PV (W) | 6000 | 7200 | 10000 | 12000 |
| Max. Puissance d'entrée PV (W) | 4800 | 5760 | 8000 | 9600 |
| Max. Tension d'entrée PV (V) | 500 | |||
| Tension de démarrage (v) | 125 | |||
| Tension d'entrée PV (V) | 125-500 | |||
| Plage de tension MPPT (V) | 150-425 | |||
| Plage de tension MPPT pleine charge (V) | 300-425 | |||
| Tension d'entrée PV nominale (V) | 370 | |||
| Max. Courant d'entrée PV de fonctionnement (A) | 18 | 18 18 | ||
| Max. Courant de court-circuit d'entrée (A) | 27 | 27 27 | ||
| Nombre de trackers MPP / Non. de Strings MPP Tracker | 1/1 | 2/1 1 | ||
| Max. Courant de backfored de l'onduleur au tableau (a) | 0 | |||
| Données de sortie AC | ||||
| Alimentation de sortie CA notée (VA / W) | 3000 | 3600 | 5000 | 6000 |
| Max. Puissance de sortie AC (VA / W) | 3000 | 3600 | 5000 | 6000 |
| Max. Courant de sortie CA (A) | 13.1 | 15.7 | 21.8 | 26.1 |
| Puissance de pointe (w) | 2 fois de puissance nominale, 10s | |||
| Tension de sortie nominale (V) | 230 | |||
| Type de sortie | L n pe | |||
| Fréquence de sortie nominale | 50Hz / 60Hz | |||
| Forme d'onde de tension de sortie | Onde sinusoïdale pure | |||
| Distorsion harmonique actuelle totale thDI | < 3% | |||
| Date d'entrée CA (grille et générateur) | ||||
| Max. Entrée de l'entrée à la batterie (W) | 3000 | 3600 | 5000 | 6000 |
| Tension d'entrée nominale (V) | 230 | |||
| Fréquence d'entrée nominale | 50Hz / 60Hz | |||
| Courant d'entrée de ceinture (A) | 35 | |||
| Courant d'entrée du générateur (A) | 35 | |||
| E ffi cacité | ||||
| Max. E ffi cacité | 97,60% | |||
| E ffi cacité euro | 96,50% | |||
| E ffi cacité MPPT | > 99% | |||
| Protection des équipements | ||||
| Intégré | Protection de surtension de sortie CA, protection contre la polarité inverse de la protection à court-circuit de sortie AC, protection contre les surintensités de sortie de courant alternatif, surveillance des composants DC, N, protection thermique, Interrupteur de circuit de défaut à arc (facultatif), détection d'isolation, interrupteur CC | |||
| Niveau de protection des surtensions | Type II (DC), type II (AC) | |||
| Interface | ||||
| Affichage LCD / LED | LCD | |||
| Interface de communication | Wifi / rs485 / can / bluetooth | |||
| Données générales | ||||
| Max. Fréquence de fonctionnement (Hz) | 200m | |||
| Plage de températures de fonctionnement (℃) | -40 à 60 ℃,> 45 ℃ Derration | |||
| Humidité ambiante admissible | 0-100% | |||
| Altitude admissible | 3000m | |||
| Bruit (db) | <55 | |||
| Note de protection entrée (IP) | IP 65 | |||
| Topologie de l'onduleur | Non isolé | |||
| Catégorie de tension excessive | OVC II (DC), OVC III (AC) | |||
| Taille de l'armoire (WXHXD MM) | 306 × 427,5 × 175,77 (à l'exclusion des connecteurs et supports) | |||
| Poids (kg) | 12.65 | |||
| Type de refroidissement | Refroidissement d'air intelligent | |||
| Garantie | Norme de 5 ans, garantie prolongée | |||
| Standard de sécurité / EMC | IEC62109-1 / 2, EN61000-6-6, EN61000-6-3, EN61000-6-4 | |||
| Modèle | SE-F5 | SE-F5 Plus | SE-F12 | SE-F16 | |
| Paramètres principaux | |||||
| Chimie de batterie | Lifepo | ||||
| Capacité | 100h | 230 ah | 314 Ah | ||
| Évolutivité [1] | Max. 32 PC en parallèle | ||||
| Tension nominale | 51.2v | ||||
| Tension de fonctionnement | 44.8V-57.6V | ||||
| Énergie nominale | 5,12 kWh | 11,8 kWh | 16 kWh | ||
| Courant de charge [2] | Max. Continu | 100 A | 230 A | 160 A | |
| Culminer | 120 A (10 secondes) | 280 A (10 secondes) | |||
| Courant de décharge [2] | Max. Continu | 120 A | 230 A | ||
| Culminer | 150 A (10 secondes) | 280 A (10 secondes) | |||
| Autre paramètre | |||||
| Recommander la profondeur de la décharge | 80% DOD | 90% DOD | |||
| Dimension (w × h × d) (sans planche de suspension) | 370 × 548 × 140 mm | 400 × 583 × 233 mm | 400 × 708 × 233 mm | ||
| Poids approximatif | 41 kg | 82 kg | 107 kg | ||
| Indicateur LED | LED (SOC, travail, protection) et buzzer | ||||
| Évaluation IP de l'enceinte | IP21 | ||||
| Température de fonctionnement | Charge: 0 ~ 55 ℃ / décharge: -20 ℃~ 55 ℃ | ||||
| Température de stockage | 0 ~ 35 ℃ | ||||
| Humidité relative | 95% (non condensé) | ||||
| Altitude | ≤3000m | ||||
| Vie de vélo | ≥6000 (25 ℃ ± 2 ℃, 70% EOL) | ||||
| Installation | Mural, monté sur sol, monté sur la pile | ||||
| Communication | CAN2.0, RS485, application Bluetooth | ||||
| Période de garantie [3] | 5 ans | 10 ans | 5 ans / 10 ans (garantie prolongée) | ||
| Débit d'énergie [3] | 8 MWH | 16 MWH | 18 MWH | 25 MWH | |
| Certi fi cation | UN38.3, MSDS | ||||
