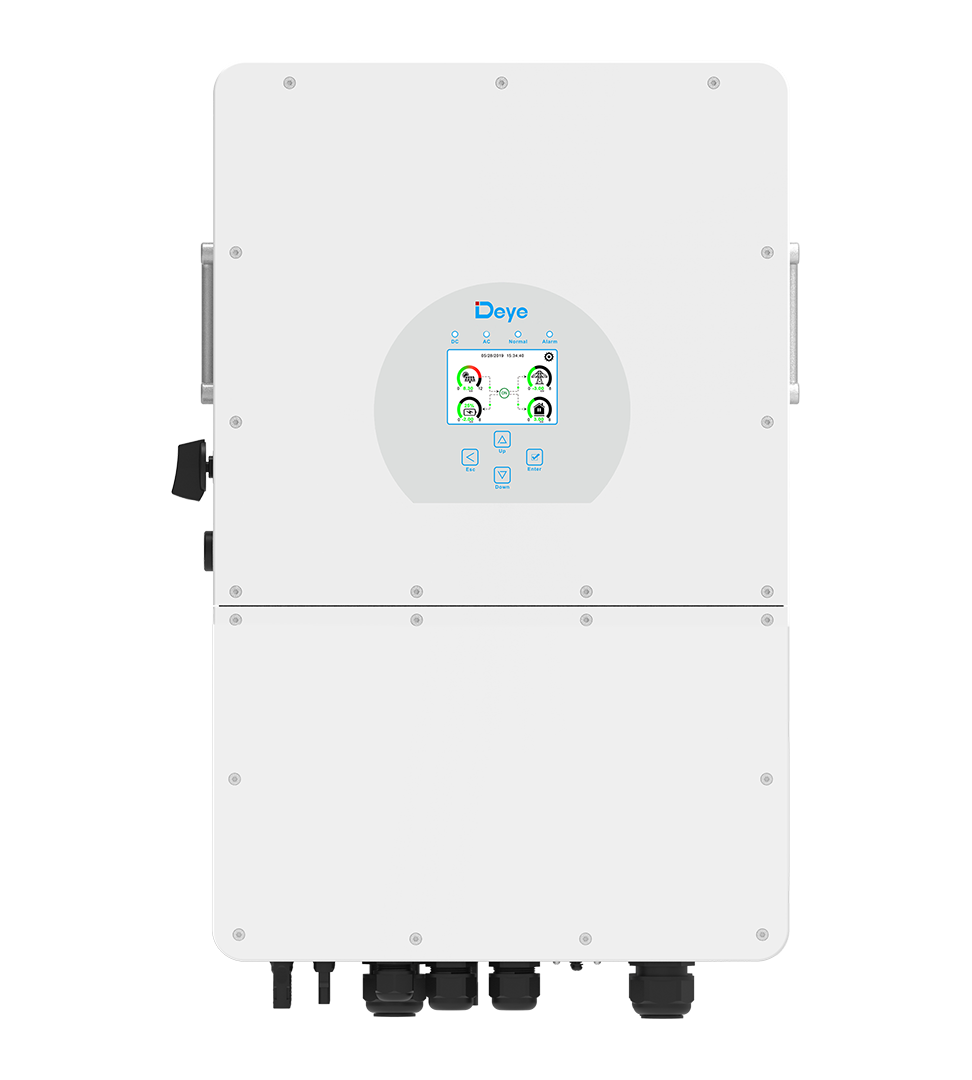

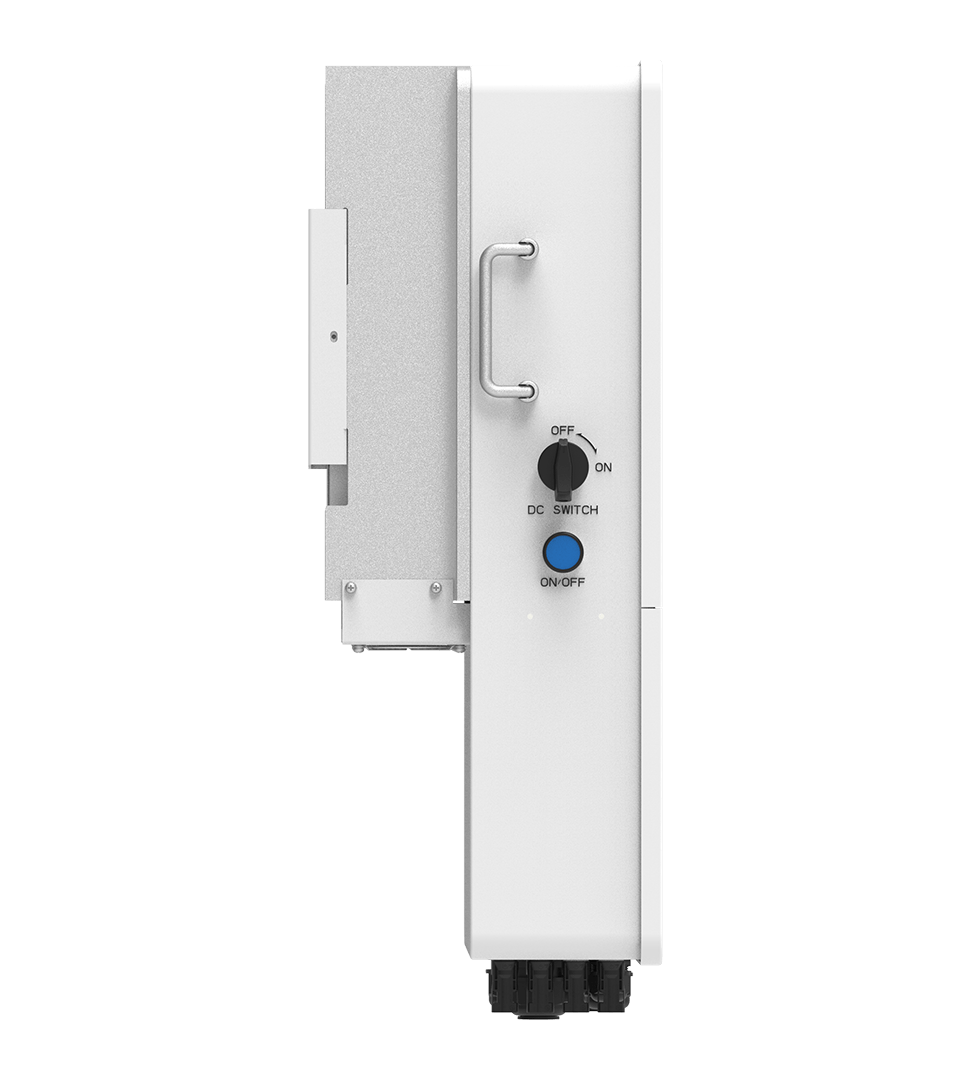

| Modèle | SUN-5K -SG01HP3-EU-AM2 | SUN-6K -SG01HP3-EU-AM2 | SUN-8K -SG01HP3-EU-AM2 | SUN-10K -SG01HP3-EU-AM2 | SUN-12K -SG01HP3-EU-AM2 | SUN-15K -SG01HP3-EU-AM2 | SUN-20K -SG01HP3-EU-AM2 | SUN-25K -SG01HP3-EU-AM2 |
| Données d'entrée de batterie | |
| Type de batterie | Lithium-ion |
| Plage de tension de la batterie (V) | 160-700 |
| Courant maximum (a) | 30 | 30 | 37 | 50 |
| Max.Discarging Current (A) | 30 | 30 | 37 | 50 |
| Stratégie de charge pour la batterie Li-ion | Auto-adaption au BMS |
| Nombre d'entrée de batterie | 1 |
| Données d'entrée de chaîne PV | |
| Max. PV d'accès PV (W) | 10000 | 12000 | 16000 | 20000 | 24000 | 30000 | 40000 | 50000 |
| Max. Puissance d'entrée PV (W) | 8000 | 9600 | 12800 | 16000 | 19200 | 24000 | 32000 | 40000 |
| Max. Tension d'entrée PV (V) | 1000 |
| Tension de démarrage (V) | 180 |
| Plage de tension MPPT (V) | 150-850 |
| Tension d'entrée CC notée (V) | 600 | 700 |
| Courant de court-circuit d'entrée maximum (A) | 30 30 | 39 30 | 39 39 |
| Courant d'entrée PV de fonctionnement maximum (A) | 20 20 | 26 20 | 26 26 |
| Non. Of MPP Trackers / No. Of String par MPP Tracker | 2/1 1 | 2/2 1 | 2/2 2 |
| Données d'entrée / sortie AC | |
| Entrée / sortie AC nominale puissance active (W) | 5000 | 6000 | 8000 | 10000 | 12000 | 15000 | 20000 | 25000 |
| MAX AC Entrée / sortie Power apparente (VA) | 5500 | 6600 | 8800 | 11000 | 13200 | 16500 | 22000 | 27500 |
| Puissance de pointe (hors réseau) (W) | 1,5 fois de puissance nominale, 10s |
| Courant d'entrée / sortie AC nominal (A) | 7.6 / 7.3 | 9.1 / 8.7 | 12.2 / 11.6 | 15.2 / 14.5 | 18.2 / 17.4 | 22.8 / 21.8 | 30.4 / 29 | 37.9 / 36.3 |
| Courant d'entrée / sortie maximum AC (A) | 8.4 / 8 | 10/9.6 | 13.4 / 12.8 | 16.7/16 | 20/19.2 | 25/24 | 33.4 / 31.9 | 41.7 / 39.9 |
| MAX CONTINU AC PASSTHOUR (Grid to Load) (A) | 40 | 80 |
| Tension / plage d'entrée nominale (V) | 220 / 380V , 230 / 400V 0,85UN-1.1UN |
| Formulaire de connexion de la grille | 3l n pe |
| Fréquence / plage de réseau d'entrée nominale | 50Hz / 45Hz-55Hz 60Hz / 55Hz-65Hz |
| Plage de réglage du facteur de puissance | 0,8 conduisant à 0,8 retard |
| Distorsion harmonique actuelle totale thDI | <3% (de puissance nominale) |
| Courant d'injection CC | <0,5% LN |
| Efficacité | |
| Efficacité maximale | 97,6% |
| Efficacité euro | 97,0% |
| Efficacité MPPT | > 99% |
| Protection des équipements | |
| Intégré | Protection de polarité inverse en courant continu, protection contre les surintensités de sortie CA, protection thermique, surtension de sortie CA Protection, Protection de court-circuit de sortie AC, surveillance des composants CC, interrupteur de circuit de défaut d'arc (facultatif), Protection anti-îlot, commutateur DC, Détection d'impédance d'isolation, détection de courant résiduel |
| Niveau de protection des surtensions | Type II (DC), type II (AC) |
| Interface | |
Interface de communication | RS485 / RS232 / CAN |
| Mode moniteur | GPRS / WiFi / Bluetooth / 4G / LAN (Facultatif) |
| Affichage LCD / LED | LCD |
| Données générales | |
| Plage de température de fonctionnement | -40 à 60 ℃,> 45 ℃ Derration |
| Humidité ambiante admissible | 0-100% |
| Altitude admissible | 2000m |
| Bruit | ≤ 55 dB (a) |
| Note de protection entrée (IP) | IP 65 |
| Topologie de l'onduleur | Non isolé |
| Catégorie de tension excessive | OVC II (DC), OVC III (AC) |
| Taille de l'armoire (w * h * d) [mm] | 408 * 638 * 237 (Exclusion des connecteurs et supports) |
| Poids [kg] | 30.5 |
| Garantie | 5 ans / 10 ans La période de garantie dépend du site d'installation final de l'onduleur, plus d'informations Veuillez vous référer à la politique de garantie |
| Type de refroidissement | refroidissement naturel | Refroidissement d'air intelligent |
| Réglementation de la grille | IEC 61727, IEC 62116, CEI 0-21, EN 50549, NRS 097, RD 140, UNE 217002, OVE-RICHTLINIE R25, G98, G99, VDE-AR-N 4105 |
| Sécurité EMC / Standard | IEC / EN 61000-6-1 / 2/3/4, IEC / EN 62109-1, IEC / EN 62109-2 |
